חשמל לדירות

אנשים תלויים בחשמל לדירות כל הזמן, וכאשר הכוח נכבה בסערה או שיש מפסק קופץ או בעיה אחרת במעגל חשמלי, הבנת המרכיבים הבסיסיים של מערכת חשמל יכולה לעזור לך להפעיל דברים מחדש. חשוב גם לדעת מי אחראי לאיזה חלק משירות החשמל שלך. חברת החשמל מטפלת בחלק הקו של השירות שלך, הכולל הכל עד לנקודת ההתקשרות בביתך. משם זה נקרא צד הטעינה, וכל מה שבצד הטעינה הוא באחריותך.



חשמל לדירות – חיבור ומדידת שירותי חשמל

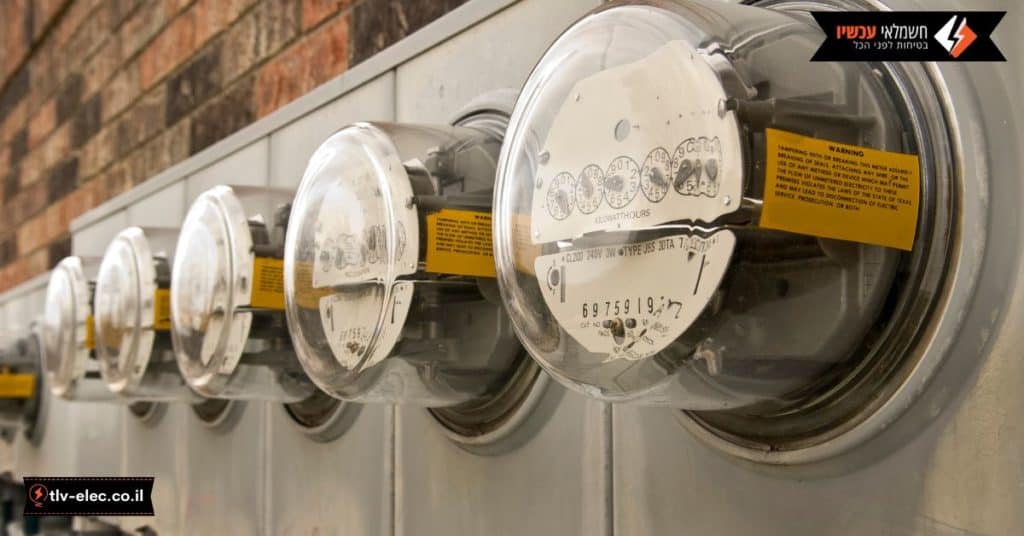

החשמל של הבית שלך מתחיל בשירותי החשמל ומונה החשמל. כבלי השירות של חברת החשמל (בין אם הם תקורה או תת קרקעים) משתרעים עד לביתכם ומתחברים למונה החשמלי של השירות. המונה מודד את כמות החשמל שביתכם משתמש בה והוא הבסיס לחיובים בחשבון החשמל שלכם. המונה פועל רק כשמשתמשים בחשמל בבית.

חשמל לדירות - חיבור ומדידת שירותי חשמל



מתג ניתוק

מערכות חשמל ביתיות רבות כוללות מתג ניתוק ייעודי המותקן על קיר חיצוני של הבית בסמוך למונה החשמלי. במקרה של שריפה או שיטפון, או אם יש צורך לעבודה במערכת, מתג ניתוק מאפשר לכבות את החשמל מחוץ לבית כדי שלא תצטרך להיכנס לבית כדי לכבות את החשמל. אם מערכת החשמל אינה כוללת מתג ניתוק נפרד, המפסק הראשי בלוח השירות הראשי של הבית (תיבת מפסק) משמש כמנתק המערכת.



לוח שירות ראשי

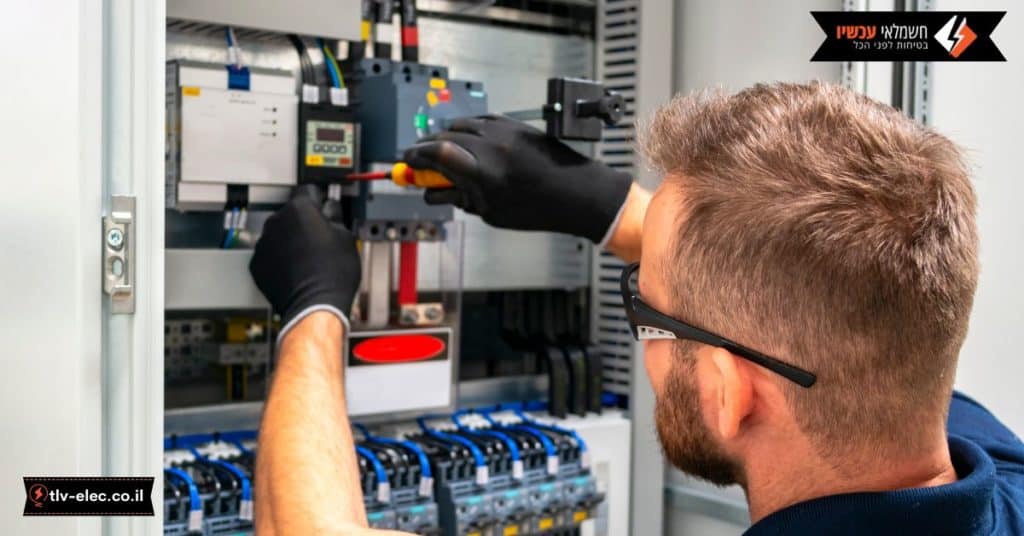

לאחר שעבר דרך המונה, כוח החשמל שלך מוזרם אל לוח השירות הראשי של ביתך, הידוע בכינויו תיבת המפסק. שני חוטים "חמים" גדולים מתחברים למסופי בורג גדולים, הנקראים זיזים, בתוך לוח השירות, ומספקים את כל הכוח לפאנל.

כבל שירות שלישי, הניטרלי, מתחבר לפס הצבירה הניטרלי שבתוך הפאנל. במילים פשוטות, החשמל מסופק לבית על החוטים החמים. לאחר שהוא זורם דרך המערכת הביתית, הוא מוחזר לחשמל על החוט הניטרלי, ומשלים את המעגל החשמלי.

לוח שירות ראשי



חשמל לדירות – מפסק ראשי

לוח השירות מכיל מפסק ראשי גדול שהוא המתג השולט בכוח לשאר המפסקים שבתוך הפאנל. הגודל שלו הוא בהתאם לכושר השירות של הבית שלך. פאנל סטנדרטי מספק היום שירות של 200 אמפר. לוחות ישנים היו בגודל של 150, 100 או פחות אמפר.

מפסק ראשי של 200 אמפר יאפשר לזרום דרכו 200 אמפר לכל היותר מבלי לקפוץ. במצב תקלה, לא יזרום זרם לפאנל. במערכות ללא מתג ניתוק חיצוני, המפסק הראשי משמש כניתוק ביתי.

כיבוי המפסק הראשי מפסיק את זרימת הכוח לכל מפסקי הענף בלוח, ולכן לכל המעגלים בבית. עם זאת, הכוח תמיד זורם לפאנל ולזיזים גם כאשר המפסק הראשי מכובה, אלא אם כן הוא מנותק באמצעות מתג ניתוק נפרד. חשמל קיים תמיד בקווי השירות של השירות ובמונה החשמלי אלא אם כן הוא מנותק על ידי השירות.



מפסקים מסונפים

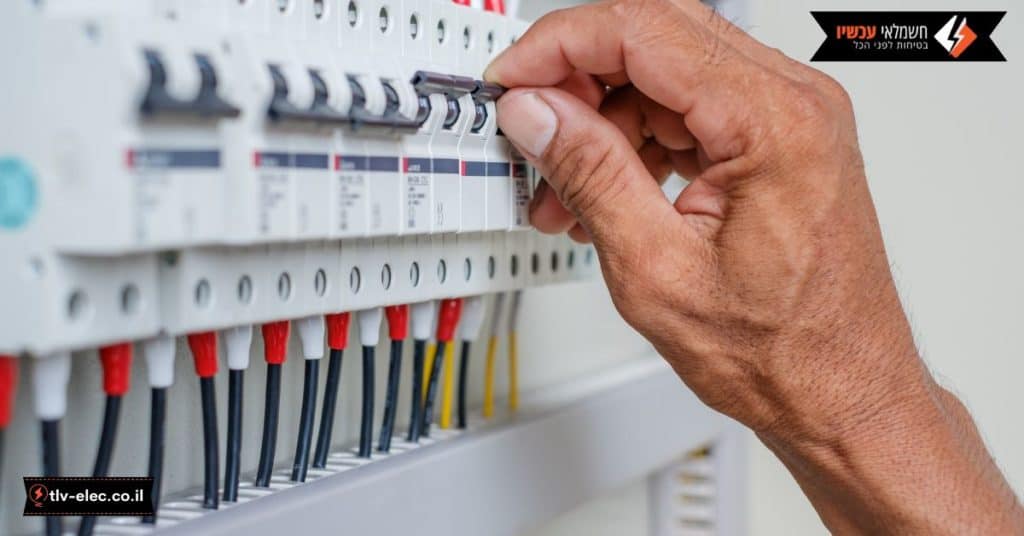

המפסקים למעגלי הסניף ממלאים את הפאנל, בדרך כלל למטה, מהמפסק הראשי. כל אחד מהמפסקים הללו הוא מתג השולט בזרימת החשמל למעגל סניף בבית. כיבוי מפסק מכבה את החשמל לכל המכשירים במעגל זה. אם במעגל יש בעיה, כמו עומס יתר או תקלה, המפסק מכבה את עצמו באופן אוטומטי.

הגורם השכיח ביותר למפסק כבוי הוא עומס יתר במעגל. אם אתה מפעיל מכשיר בעל ביקוש גבוה, כגון שואב אבק, טוסטר או תנור חימום, והמפסק כבה, כנראה העמסת יותר מדי על המעגל. העבר את המכשיר למעגל אחר ואפס את המפסק על ידי העברתו למצב ON. אם המפסק יקפוץ שוב – בלי שהמכשיר מחובר לחשמל – עליך להתקשר לחשמלאי. יכול להיות מצב תקלה מסוכן במעגל.

מפסקים מסונפים



מכשירים

מכשירים הם כל הדברים בבית המשתמשים בחשמל, כולל מתגים, שקעים, גופי תאורה ומכשירים אלקטרונים אחרים. התקנים אלו מחוברים למעגלי הסניף הבודדים המתחילים במפסקים בלוח השירות הראשי.

מעגל יחיד עשוי להכיל מתגים מרובים, שקעים, מתקנים והתקנים אחרים, או שהוא יכול לשרת רק מכשיר או שקע יחיד. האחרון נקרא מעגל ייעודי. אלה משמשים למכשירים לשימוש קריטי, כגון מקררים, תנורים ומחממי מים.

מכשירים אחרים, כמו מדיחי כלים ומיקרוגל, בדרך כלל נמצאים גם במעגלים ייעודיים, כך שניתן יהיה לכבות אותם בלוח השירות מבלי להפריע לשירות למכשירים אחרים. זה מקטין גם את שכיחות המעגלים העמוסים מדי.



מתגים

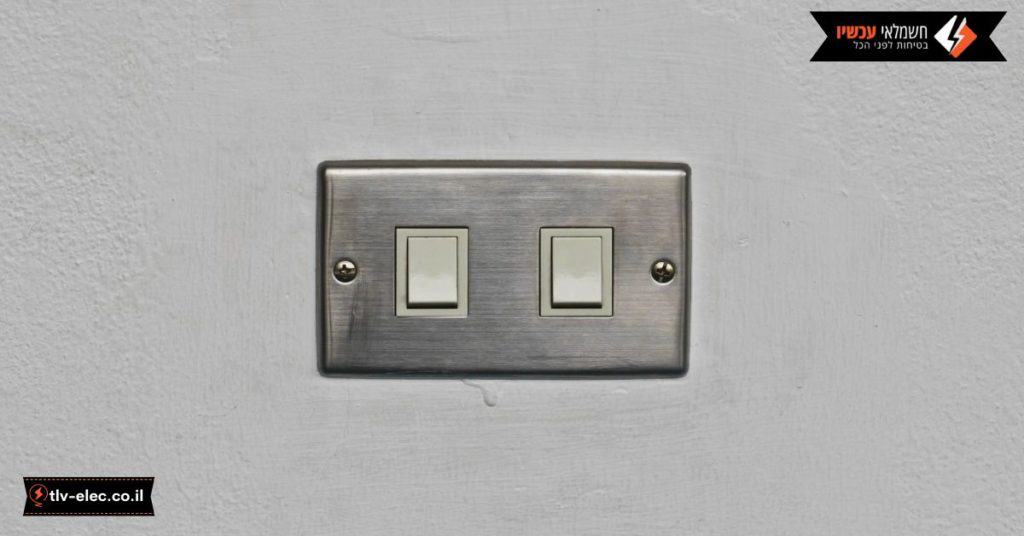

מתגים הם המכשירים שמדליקים ומכבים אורות ומאווררים בביתכם. הם מגיעים בסגנונות וצבעים רבים ושונים המתאימים לצרכי העיצוב שלך. ישנם מתגים חד-כיוונים (סטנדרטי), תלת-כיווניים, ארבעה-כיווניים ועמומים. כשאתה מכבה את המתג, הוא "פותח" את המעגל, כלומר המעגל מקולקל או לא שלם והכוח נקטע. כאשר המתג מופעל, המעגל "סגור", והכוח זורם מעבר למתג לאור או למכשיר אחר שהוא שולט בו.

מתגים



שקעים

שקעי חשמל, המכונים כלי קיבול, מספקים חשמל למכשירים מחוברים. טלוויזיות, אורות, מחשבים, מקפיאים, שואבים וטוסטרים הם כולם דוגמאות טובות למכשירים שניתן לחבר לשקע. שקעים סטנדרטיים בבית הם 15 אמפר או 20 אמפר; שקעים של 20 אמפר יכולים לספק יותר חשמל מבלי להפיל מפסק. שקעים מיוחדים למכשירים בעלי ביקוש גבוה, כמו טווחי חשמל ומייבשי כביסה, עשויים לספק 30 עד 50 אמפר.

באזורים שעלולים להיות רטובים בבית, כגון חדרי אמבטיה, מטבחים וחדרי כביסה, על חלק מהשקעים או כל השקעים להיות בעלי הגנה GFCI (מפסק קרקע), המסופקים על ידי שקעי GFCI או מפסק GFCI.



הארקה

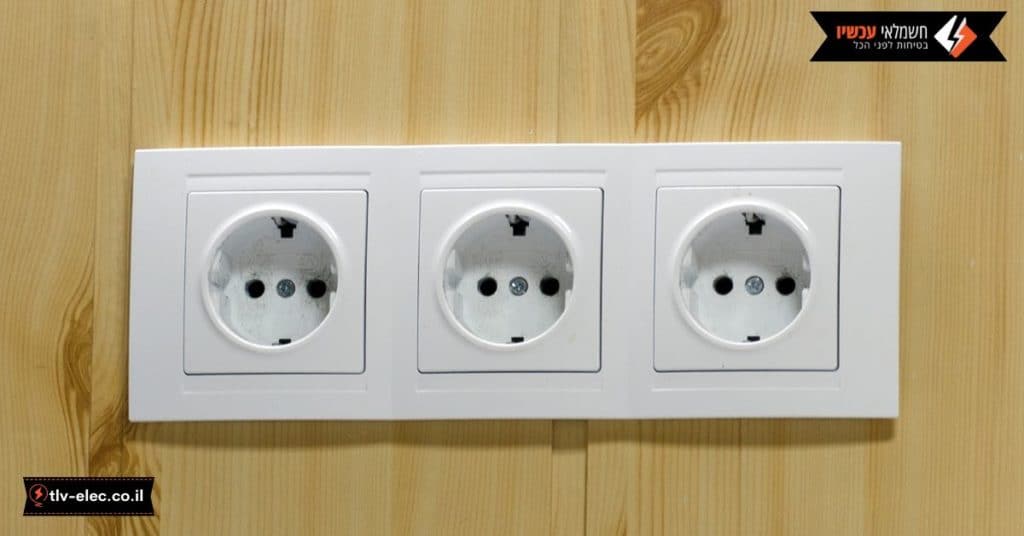

מושג נוסף שחשוב לדעת בהקשר של  חשמל לדירות הוא הארקה. בימינו רוב שקעי החשמל שאתה רואה מקבלים שלושה חורים. פירוש הדבר, כמעט תמיד, שהשקע הוא מקורקע. כלומר, יש חוט הארקה, שמתחבר לחור השלישי העגול, המגן מפני זרם חשמלי שיבריח מהמעגל וגורם לזעזועים.

בבתים ישנים יותר עשויים להיות רק שני שקעי שיניים, כלומר אין הגנת הארקה במעגלים. שדרוג מערכת חשמל שתכלול חוטי הארקה כרוך בפתיחת הקירות ויכול להיות כמות משמעותית של עבודה. כמה מדובר בעבודה תלוי בגודל, בבנייה ובמתווה של הבית.

הארקה



חשמל לדירות – שורה תחתונה

הידיעה כיצד לדבר על מערכת החשמל שלך יכולה לעזור לך הרבה. בין אם זה להבין אישית את מצב החשמל בבית שלך או כאשר את המזמין חשמלאי או במכירה של הבית שלך.

עדיין חשוב להבין שמידע זה הוא בסיסי והוא לא מחליף ידע מקצועי של חשמלאי. לכן, במקרה של תקלה אל תנסה לתקן את הבעיה בעצמך, כי זה עלול להיות מאוד מסוכן.
